本文介紹了一款用于制造金屬拱形屋頂的成型設備，詳細展示了設備的圖片及其技術參數，幫助讀者了解該類設備的主要性能和適用范圍。

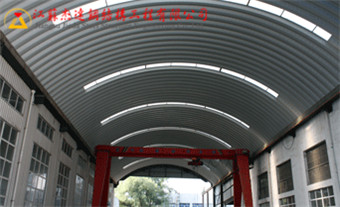

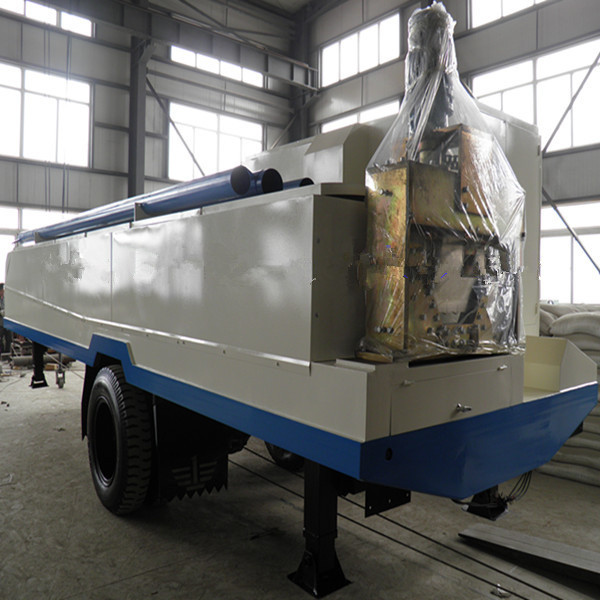

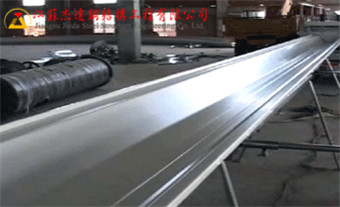

金屬拱形屋頂成型機產品圖片展示





金屬拱形屋頂成型機的主要技術參數

該設備外形尺寸約為9000mm × 2250mm × 2300mm，重量約11噸，屬于冷彎機（也稱冷軋機），品牌為三興。主要應用于墻體和屋面的金屬成型加工，電動機功率為18.5千瓦。

設備安裝后尺寸為9000mm × 2250mm × 2300mm，整體重量約14噸。主電機功率為18.5千瓦，此外還有壓型電機7.5千瓦、打彎電機4.0千瓦、剪切電機4.0千瓦及側電機3.0千瓦，保證了設備的高效運轉。

工作速度方面，直板速度可達15米/分鐘，彎板速度13米/分鐘，咬口速度6米/分鐘。輥和軸材質均為優質45號鋼，輥經過高頻淬火處理，硬度達到HRC58-62，剪刃采用Cr12鋼，確保了成型質量和耐用性。

設備采用德國西門子PLC控制系統，成型過程包括13道工序。材料進板寬度914毫米，成型寬度為750毫米，成型板槽深為86毫米。鋼板厚度適應范圍為0.6至1.5毫米，板材利用率達到82%，適用于跨度不超過15米的結構。

壓瓦機設備圖片
